Dalle d'écran collée : la remplacer et la recoller proprement

Sur beaucoup de PC portables fins sortis ces dernières années, la dalle d'écran n'est plus vissée sur des équerres métalliques : elle est simplement collée au capot par deux bandes adhésives, une de chaque côté. Cela fait peur au moment de la changer, à tort. Une dalle collée se remplace aussi bien qu'une dalle vissée, à condition de savoir décoller l'ancienne sans la forcer, et de recoller la nouvelle avec le bon adhésif. Voici la méthode complète.

Dalle collée ou écran « bonded » : ne pas confondre

Deux montages très différents portent souvent le même nom :

• la dalle collée, dont il est question ici : une dalle LCD classique, maintenue au dos par deux bandes adhésives dans le capot. Le contour en plastique (le cadre) se déclipse comme sur n'importe quel portable, et la dalle se remplace seule ;
• l'écran « bonded », surtout sur les ultrabooks haut de gamme et les écrans tactiles : une vitre est collée sur toute la surface de la dalle, sans cadre à déclipser. Là, on remplace en général l'écran complet.

Si votre ordinateur a un cadre plastique autour de l'écran, vous êtes presque toujours dans le premier cas.

Comment savoir si votre dalle est collée

Une fois le cadre retiré, regardez les côtés de la dalle :

• des équerres métalliques vissées à gauche et à droite, ou des pattes percées en haut et en bas : la dalle est vissée ;
• rien sur les côtés, une dalle très fine posée à plat dans le capot : la dalle est collée.

Sur nos fiches dalle, la ligne « Fixations » de la carte de compatibilité vous le dit avant même l'achat : « Supports de vissage » ou « À coller (adhésif double face) ».

Ce que représentent les dalles collées

Sur notre catalogue, 17 références de dalles sont des dalles à coller. Elles équipent 1 287 modèles de PC portables, toutes marques confondues :

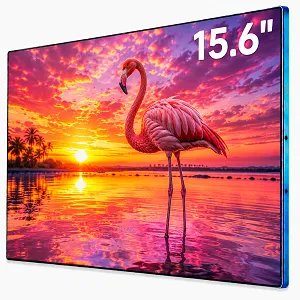

Les marques les plus concernées sont HP (environ 450 modèles), Lenovo (220), Dell (130), Acer (120) et Asus (100). La dalle 15,6" Full HD la plus répandue équipe à elle seule 443 modèles, de l'Asus Vivobook S15 (exemple : la dalle du Vivobook S530UF) aux Acer Aspire 5, Dell Inspiron 15 et Lenovo IdeaPad.

Pour choisir la bonne dalle (taille, définition, connecteur), notre guide Quelle dalle choisir pour son PC portable détaille chaque critère.

Les bandes adhésives : comment elles se posent

Nos bandes adhésives double face sont livrées par deux, sur une feuille de support blanche. Chaque bande mesure 178 × 13 mm et porte, sur sa face extérieure, un film de protection bleu terminé par une petite languette.

La pose se fait en deux temps, et c'est tout l'intérêt de ce film :

1. on décolle la bande de sa feuille de support et on la colle au dos de la dalle : le film bleu protège encore l'autre face, la dalle se manipule sans coller partout ;
2. au moment de placer la dalle, on tire sur la languette pour retirer le film bleu : l'adhésif est découvert, et la dalle se colle au capot (le « LCD cover »).

Ainsi, on peut présenter la dalle, brancher sa nappe et la tester sans qu'elle se colle trop tôt au mauvais endroit.

Retirer l'ancienne dalle

1. Éteignez l'ordinateur, débranchez le chargeur et, si possible, la batterie.
2. Retirez le cadre de l'écran en le déclipsant, en commençant par le bas. Notre tuto Changer l'écran de son PC portable détaille cette étape.
3. Ramollissez l'adhésif : réchauffez doucement le dos du capot au sèche-cheveux pendant une minute, au niveau des bandes, sur les côtés de la dalle.
4. Décollez la dalle en douceur : glissez une carte plastique ou un fil de nylon entre la dalle et le capot, depuis un bord, et progressez lentement le long de chaque bande. Ne faites jamais levier sur la dalle elle-même : elle est fine et se fissure facilement.
5. Basculez la dalle vers l'avant, sur le clavier, et débranchez la nappe vidéo au dos.

Retirez ensuite les restes de colle sur le capot, puis dégraissez-le avec un chiffon sec ou légèrement imbibé d'alcool isopropylique, et laissez sécher.

Poser la nouvelle dalle

1. Tester d'abord

Avant de coller quoi que ce soit, branchez la nappe sur la nouvelle dalle, posez-la dans le capot sans la fixer, et allumez l'ordinateur. Vérifiez l'image : pas de ligne, pas de pixel mort, rétroéclairage uniforme. Une dalle collée trop vite et défectueuse vous ferait recommencer tout le démontage.

2. Coller les bandes au dos de la dalle

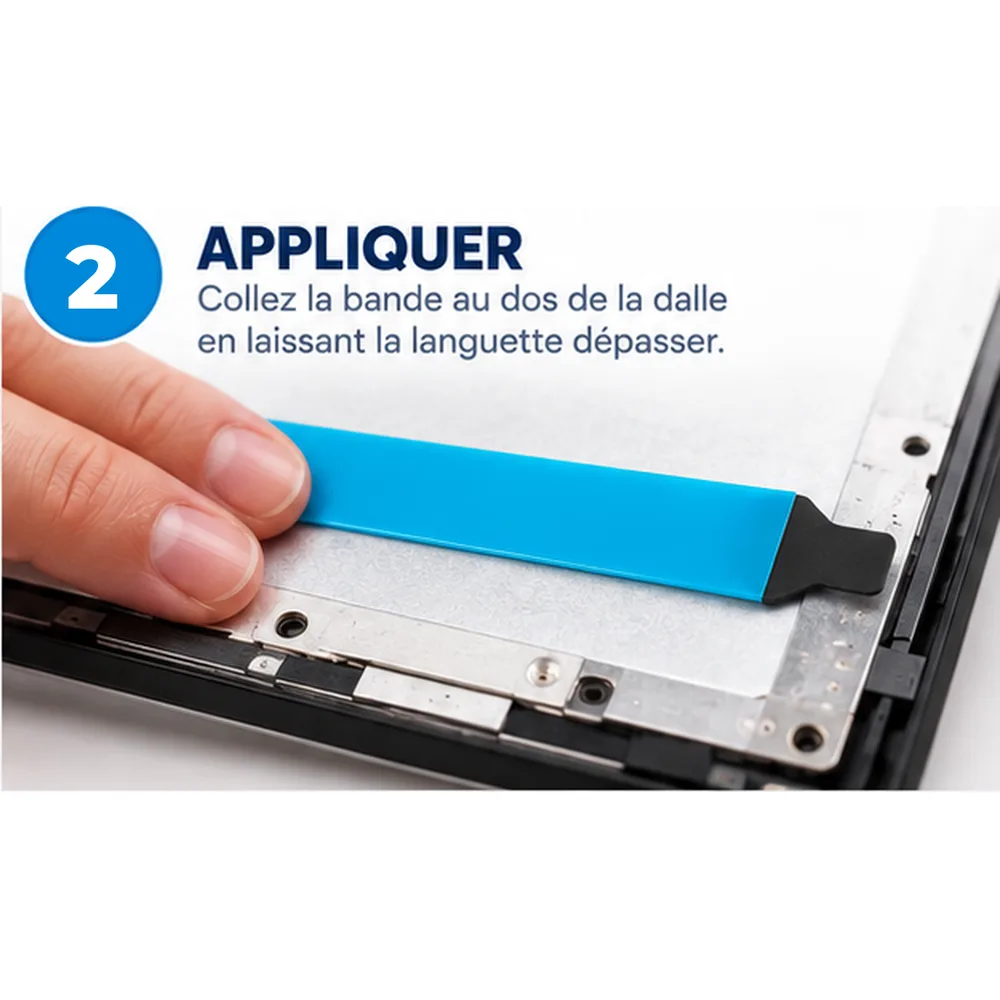

Éteignez. Décollez chaque bande de sa feuille de support et collez-la au dos de la dalle, une de chaque côté, en laissant dépasser la languette vers le bas. Ne retirez pas encore le film bleu.

3. Placer la dalle

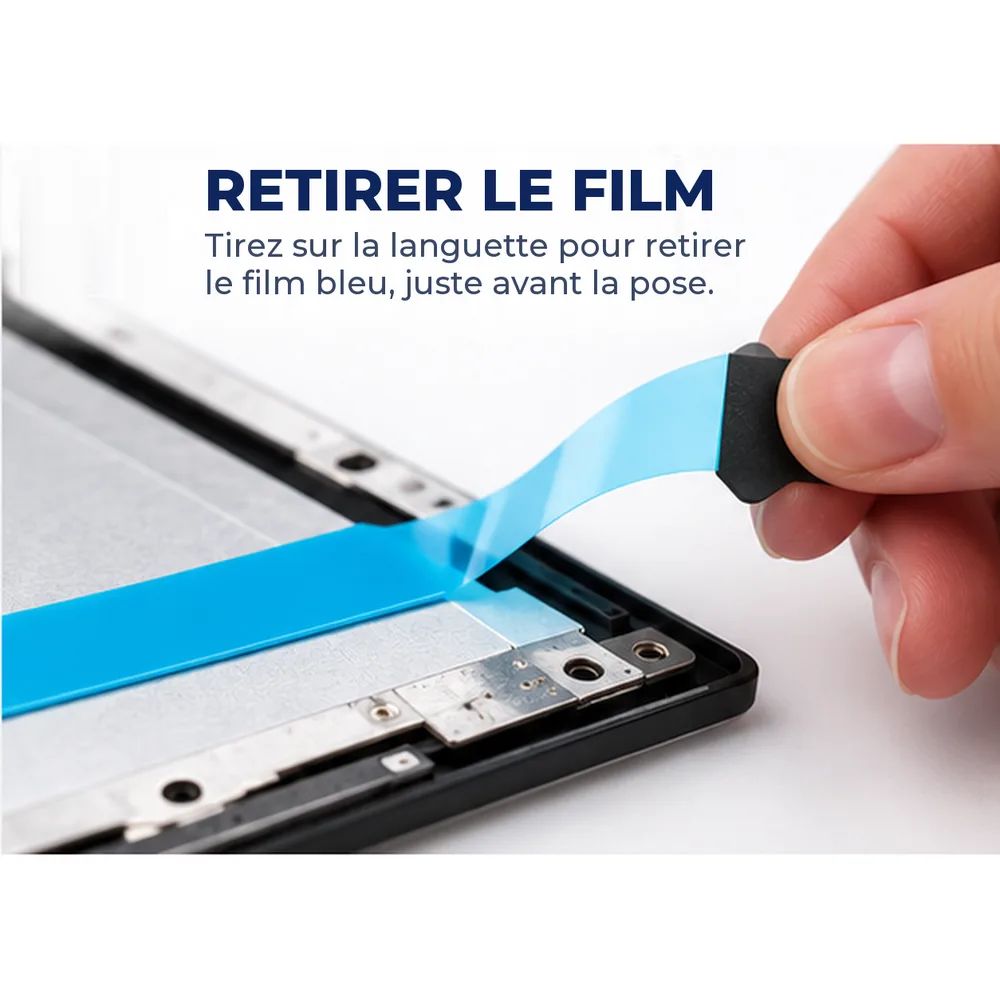

Au dernier moment, tirez sur la languette de chaque bande pour retirer le film bleu : l'adhésif est découvert.

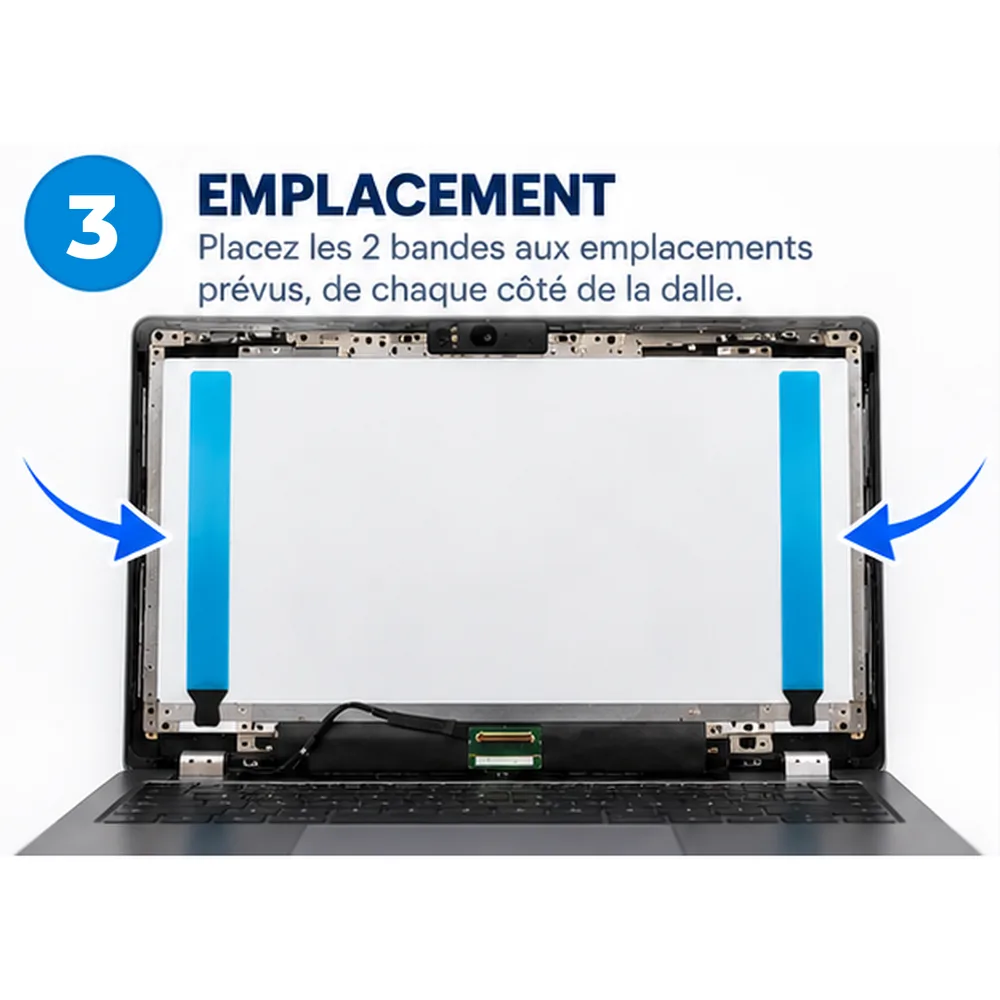

Posez aussitôt la dalle bien centrée contre le capot, les deux bandes aux emplacements prévus, de chaque côté.

Pressez sur les bords, là où sont les bandes, pendant une trentaine de secondes. Ne pressez jamais au centre de la dalle : une pression sur la zone d'affichage peut laisser des taches ou fissurer la dalle.

4. Remonter le cadre

Reclipsez le cadre, en vérifiant qu'il ne pince pas la nappe. L'écran est prêt.

Les erreurs à éviter

• Coller sans avoir testé la dalle : en cas de défaut, il faut tout redécoller.
• Retirer le film bleu trop tôt : l'adhésif accroche avant que la dalle soit en place, et il devient impossible de la recentrer.
• Une surface grasse ou couverte de restes de colle : l'adhésif ne tient pas, la dalle bascule vers l'avant au bout de quelques jours.
• Une bande sur le connecteur ou sur la nappe vidéo : le connecteur doit rester libre.
• Presser au centre de la dalle au lieu des bords.

Questions fréquentes

Peut-on réutiliser les bandes d'origine ? Non. Une fois décollées, elles se déforment et perdent leur adhérence. Prévoyez des bandes neuves à chaque remplacement.

Un double face ordinaire fait-il l'affaire ? Il peut convenir s'il est fin et assez étroit pour ne pas déborder sur le connecteur. Nos bandes sont taillées pour cet usage (13 mm de large, 178 mm de long), et leur film à languette permet de les poser en deux temps : d'abord sur la dalle, puis contre le capot au dernier moment.

Et pour redémonter la dalle plus tard ? Même méthode que pour l'ancienne : chaleur douce sur le capot, puis une carte plastique glissée depuis le bord, sans jamais faire levier sur la dalle. Prévoyez alors des bandes neuves.

La dalle tient-elle aussi bien qu'avec des vis ? Oui : c'est le montage d'origine de ces ordinateurs. Le capot et le cadre maintiennent la dalle, et les bandes l'empêchent de bouger.

Combien coûte l'opération ? Le prix de la dalle (49 à 108 € pour les dalles collées de notre catalogue) et celui du lot de bandes. Notre article Combien coûte le remplacement d'un écran de PC portable compare avec le prix d'une réparation en atelier.
